   項目需求

• 通過CCD對異形管材方向進行校正。

• 通過通訊對激光器能量比進行設置。

• 支持導入刀路文件，并進行後處理。

• 上下料自動化控制。


   項目挑戰

• 刀路文件後處理。

• 四軸聯動插補。

   解決方案

• 通過機台側向CCD檢測異形管材的方向，并進行校正。

• 獲取并記錄異形管的加工基準點，為刀路與機台基準對應提供參考。

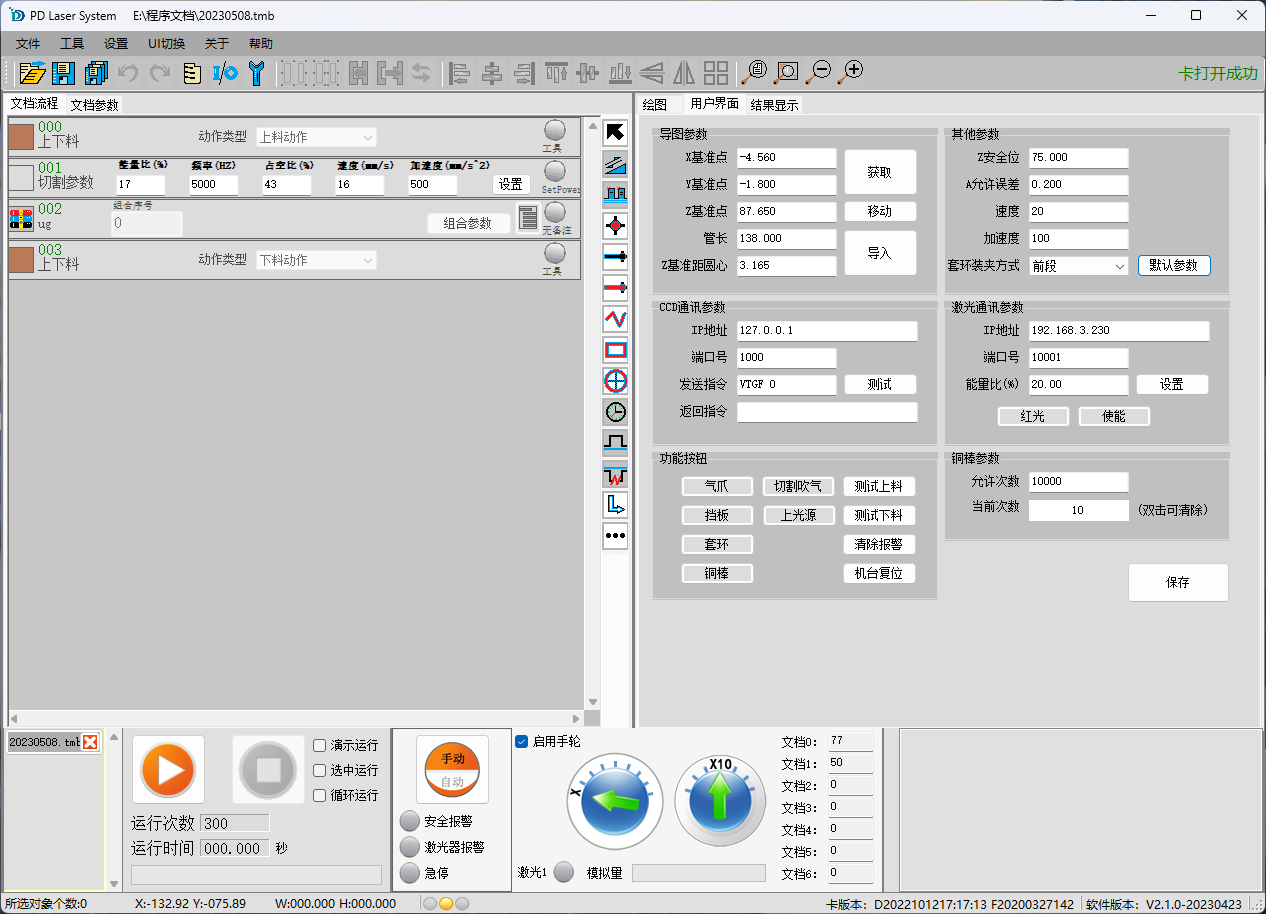

• 使用UG規劃加工路徑，導出為刀路文件後，再導入異形管材切割系統後進行處理，生成對應加工圖檔。

• 放上管材後，啓動加工圖檔，系統會自動執行裝夾與CCD校正操作，再進行管材切割，完成後，系統會自動松開裝夾。
